Укладка электрического тёплого пола под плитку

Керамическая плитка – широко распространённый материал финишной отделки «тёплых» полов, отвечающий требованиям эксплуатации на основаниях, подверженных нагреву. Однако, даже дорогая керамика окажется бесполезной, если система подогрева под ней работать не будет. И наоборот — чтобы нагревательные контуры оборудования работали, их монтаж должен быть выполнен с привязкой к технологии запланированной финишной отделки. Поэтому при обустройстве квартиры полами с электроподогревом нужно знать не только способы выполнения отдельных видов работ, но и их последовательность.

Укладка теплого пола под плитку

Работы, которые необходимо выполнить до монтажа теплого пола

При устройстве полов с электроподогревом под облицовку плиткой, до монтажа нагревательного контура, выполняется ряд работ, общих для всех разновидностей оборудования:

  • демонтаж старой финишной отделки и выравнивание несущего основания (за исключением ситуации с укладкой контура на старую плитку);
  • устройство гидроизоляции ( в «мокрых» комнатах);
  • теплоизоляция пола – для снижения теплопотерь через плиту перекрытия;
  • устройство несущей стяжки (толщина и необходимость армирования зависят от вида утеплителя, при использовании пеноплекса стяжка не нужна).

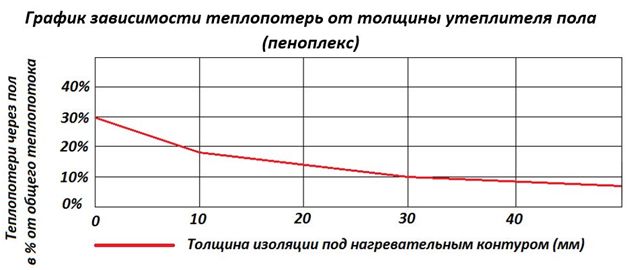

Определить необходимую толщину утеплителя поможет диаграмма:

По окончании этих работ делают тепловой расчёт полов с электроподогревом. Такой расчёт можно также произвести самостоятельно, зная расположение и назначение помещения, его площадь, и используя данные следующей таблицы:

Потребляемая мощность, закладываемая на 1 м.кв. при расчете теплых полов
Помещения Дополнительное отопление Основное отопление
Кухня, комнаты на первых этажах 140-160 Вт/м.кв. 180 Вт/м.кв.
Кухня, комнаты выше первого этажа 120-130 Вт/м.кв.
Ванные комнаты, санузлы 140-150 Вт/м.кв.
Лоджии, балконы 180 Вт/м.кв.

По результатам расчёта выбирают и приобретают «тёплые» полы с необходимыми характеристиками, после чего на полу по несущей стяжке выполняется разметка планируемого расположения мебели без ножек (если таковая имеется). Затем по разметке делают замеры и рассчитывают величину свободной площади, возможной к размещению нагревательного кабеля.

Монтаж нагревательного контура из резистивного кабеля

Поверх стяжки (или пеноплекса) производится монтаж фольгированного пенофола фольгой вверх, полосы которого укладываются встык, а швы проклеиваются специальным скотчем. На стены устраивается напуск утеплителя в 10 см.

Для справки. При устройстве кабельного «тёплого» пола можно обойтись и без использования фольгированного утеплителя, но в этом случае поверх пеноплекса нужно выполнить стяжку, на которую будет уложен нагревательный контур.

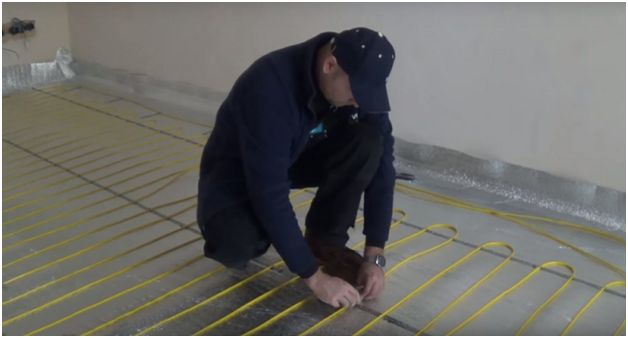

На свободной площади по пенофолу размечают будущую компоновку кабеля, соблюдая правило — каждый контур должен располагаться в пределах одного помещения. Оптимальным расстоянием от провода до стены является 10 см, между соседними участками нагревательного контура (шаг) — 75-100 мм, а радиус кривизны витков – не менее 50 мм. Инструкция по эксплуатации «тёплых» полов может содержать другие рекомендации по исполнению этих параметров, но отличаться от перечисленных они будут незначительно.

Поверх экранированного утеплителя укладывают специальные полосы-шины или сетку с зажимами для крепления к ним кабеля, и по ним монтируют нагревательный контур.

При укладке вместо кабеля нагревательных мат монтаж значительно упрощается. Рулон для монтажа разворачивают на полу и раскатывают от стены до стены, после чего без разреза кабеля режут основу, и ведут полосу в обратном направлении. Полосы крепят между собой строительным степлером по отмеченным производителем безопасным зонам.

Установка температурного датчика «тёплого» пола

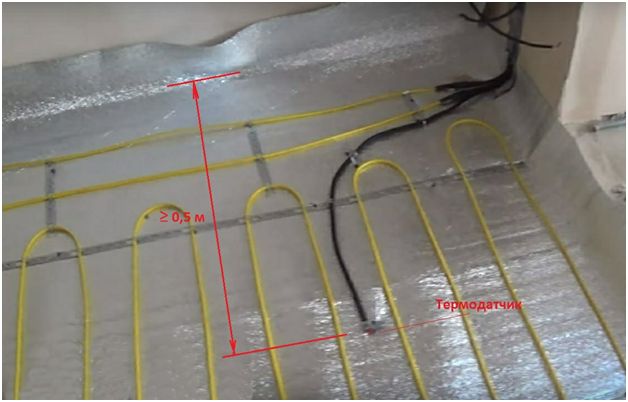

После монтажа кабеля определяют место расположения термодатчика. Датчик размещают также поверх экранированного утеплителя, зафиксировав на нём хомутом — на расстоянии не менее 50-60 см от стен и посередине между соседними витками нагревательного контура. Провод термодатчика протягивают в гофрированной защитной трубке, которую хомутами крепят к пенофолу.

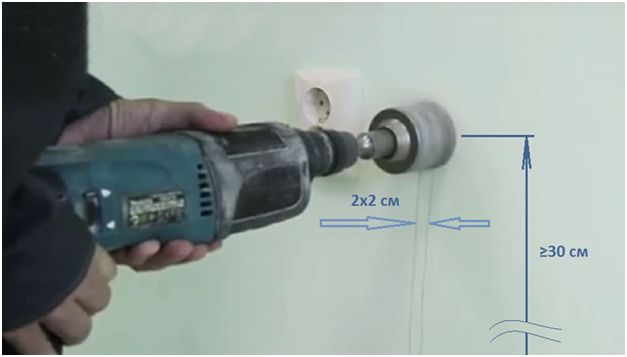

На открытом участке стены напротив датчика обустраивают место для терморегулятора, к которому будет подведён провод термодатчика. Чтобы меньше штробить стену под кабель питания для регулятора, монтажное гнездо выполняют поблизости от розетки, но не ближе 5 см от неё, на расстоянии от пола в 0,3 – 0,5 м — удобно это сделать дрелью с корончатым сверлом. Затем по вертикали вниз для соединения проводом с термодатчиком устраивают по стене штробу сечением приблизительно 2х2 см.

Поверх нагревательного контура укладывается армирующая сетка с ячейкой размером 6х6 8х8 см из стальных или стеклопластиковых прутьев диаметром 3-5 мм.

Фрагменты сетки кладутся с напуском друг на друга и вяжутся между собой.
